DCR-2500F PARAMETRIC ISOLATOR

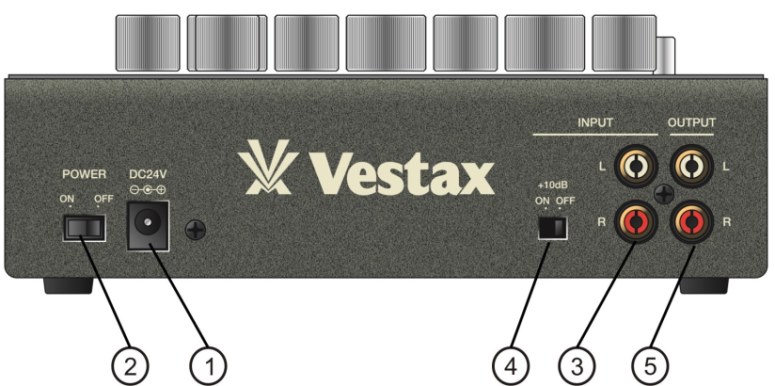

1. 電源アダプター端子) 付属の電源アダプターDC24Vの接続端子です。他の電源アダプターは絶対に使用しないで下さい(故障や事故の原因となります)。
Power connector) Connection terminal for supplied AC adaptor. DO NOT use the other AC adaptor, it may cause a malfunction or accident.

2. 電源スイッチ) 本機の電源のオン/オフ・スイッチです。
この電源のオン/オフはスピーカーの破損を防ぐため、システムの音量を絞って行ってください。
Power switch) Turns this unit’s power on and off.
Make sure the amplifier’s power off to prevent an unwanted burst of noise from the speakers.


3. 入力ジャック L・R ) RCAピンタイプのラインレベル入力端子です。
Input jack) RCApin jack, line level.

4. +10dBゲインスイッチ) iPad、iPhone、iPod touch、その他ケータイオーディオやパソコンなどのヘッドホン出力からの入力の場合は、レベルが低い為、この+10dBスイッチをONしてください。 DJミキサー・CDJ・オーディオインターフェイスなどの、通常のライン出力からの入力時は、OFFにセットします。
+10dB Gain Switch) When you connect a low output level equipment such as iPad, iPhone, iPod, iPod touch or the other portable audio etc.to this unit’s input, turn this +10dB switch on. You don’t have to turn it on when you connect normal output level equipment such as DJ mixer, CDJ, or audio interface etc.

5. 出力ジャックL・R) RCAピンタイプの出力端子です。
Output jack) RCApin jack.

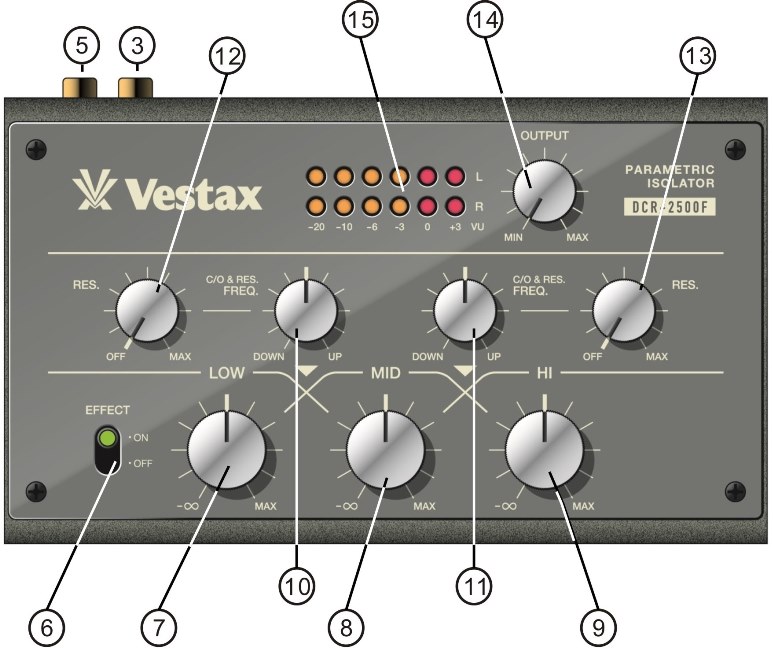

6. エフェクトON/OFFレバー) エフェクトのON時はグリーンのLED、OFF時はレッドのLEDが点灯します。(電源が入っていないときは、LEDは点灯しません。) OFFの時はバイパス音が出力されます。
Effect on / off switch) When effect is ON, the LED lights green. When effect is OFF, it lights red and the unit plays the original sound. No lights when this unit’s power is off.

7. LOWボリューム) 低域周波数帯の音量調整。左に回しきると音が無くなります。センター位置でフラットとなり、右に回すと+6dBまでブーストします。
LOW volume)Volume to cut, boost and adjust the low frequency sound. Cut the low sound by turning this volume to fully countorclockwise, Flat at 12 O’clock position, Boost up to +6dB by rotating clockwise.

8. MIDボリューム) 中域周波数帯の音量調整。左に回しきると音が無くなります。センター位置でフラットとなり、右に回すと+6dBまでブーストします。
MID volume) Volume to cut, boost and adjust the mid frequency sound. Cut the mid sound by turning this volume to fully countorclockwise, Flat at 12 O’clock position, Boost up to +6dB by rotating clockwise.

9. HIボリューム) 高域周波数帯の音量調整。左に回しきると音が無くなります。センター位置でフラットとなり、右に回すと+6dBまでブーストします。
HIGH volume) Volume to cut, boost and adjust the high frequency sound. Cut the high sound by turning this volume to fully countorclockwise, Flat at 12 O’clock position, Boost up to +6dB by rotating clockwise.

10. LOW-MID クロスオーバー・レゾナンス周波数) LOWとMIDのクロスオーバー周波数およびLOW-MIDレゾナンスポイントの周波数を同期して調整します。
LOW-MID Crossover Resonance frequency point) Adjusts the crossover frequency point between LOW and MID. This frequency point would also be the LOW-MID resonance frequency point.

11. MID-HI クロスオーバー・レゾナンス周波数) MIDとHIのクロスオーバー周波数およびMID-HIレゾナンスポイントの周波数を同期して調整します。
MID-HIGH Crossover Resonance frequency point) Adjusts the crossover frequency point between MID and HIGH. This frequency point would also be the MID-HIGH resonance frequency point.

12. LOW-MID間レゾナンス) LOW-MIDクロスオーバーポイントでのレゾナンスのレベルを調整します。
LOW-MID Resonance volume) Adjusts the resonance level at the LOW-MID Crossover point.

13. MID-HI間レゾナンス) MID-HIクロスオーバーポイントでのレゾナンスのレベルを調整します。
MID-HIGH Resonance volume) Adjusts the resonance level at the MID-HIGH Crossover point
.
14. OUTPUT) 出力音量をコントロールします。
Output) Adjusts the output level.

15. LEDレベルメーター) 出力音量をVU表示します。
LED meter) Displays the left/right output level.


●各クロスオーバー周波数の可動範囲
 LOW-MID : 約68Hz ~705Hz (つまみセンター位置で約270Hz)
 MID-HI : 約2.85Hz ~16.5Hz (つまみセンター位置で約4.9kHz)




●アイソレーターの作動イメージ

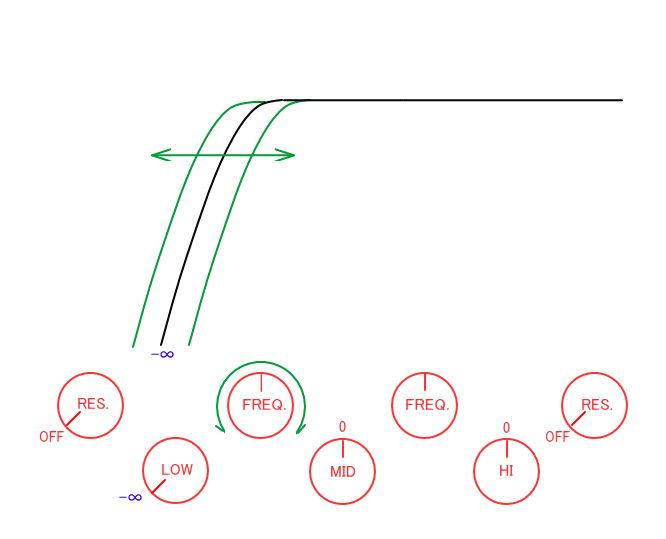

LOW CUT (= HI PASS FILTER)
ただし、RES.はOFF

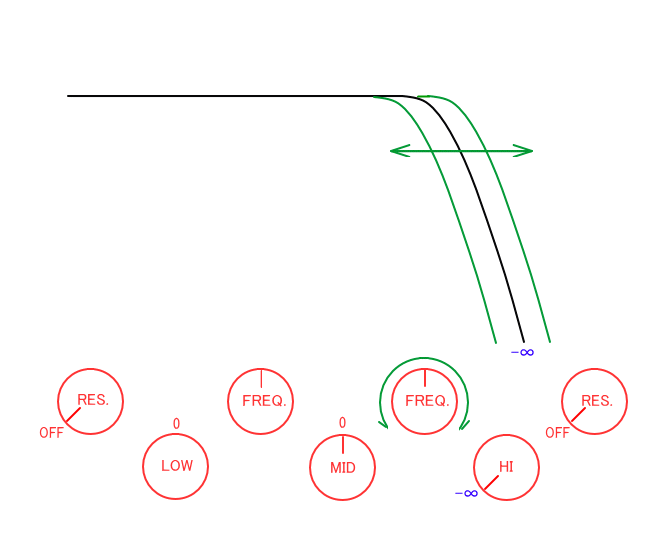

HI CUT (= LOW PASS FILTER)
ただし、RES.はOFF

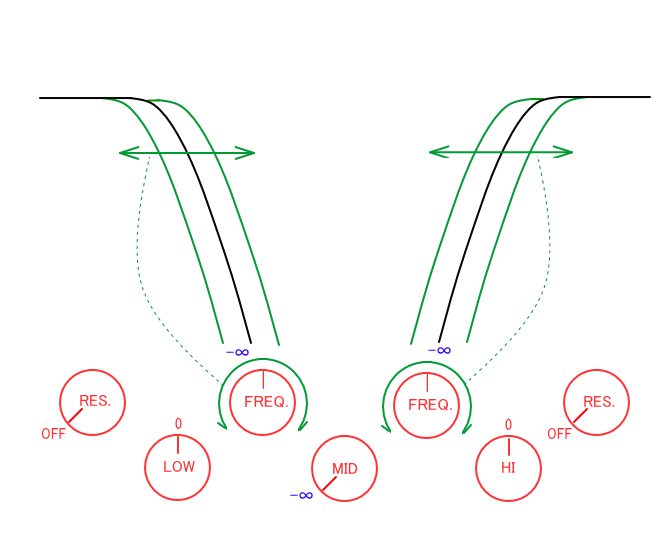

MID CUT (= NOTCH FILTER)
ただし、RES.はOFF

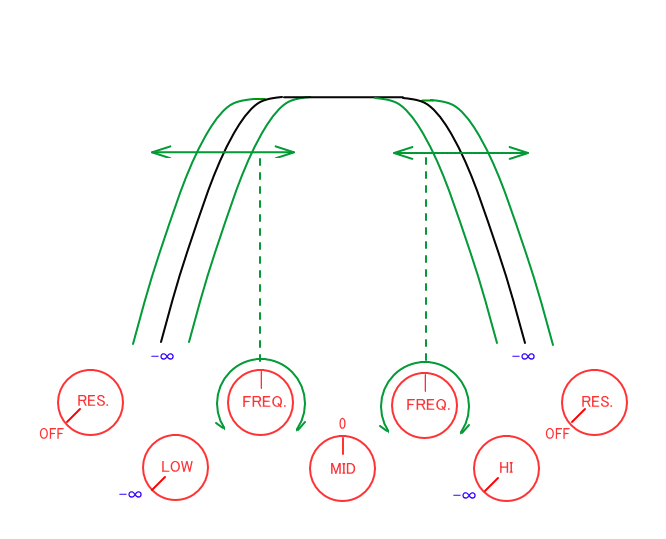

LOW & HI CUT (= BANDPASS FILTER)
ただし、RES.はOFF

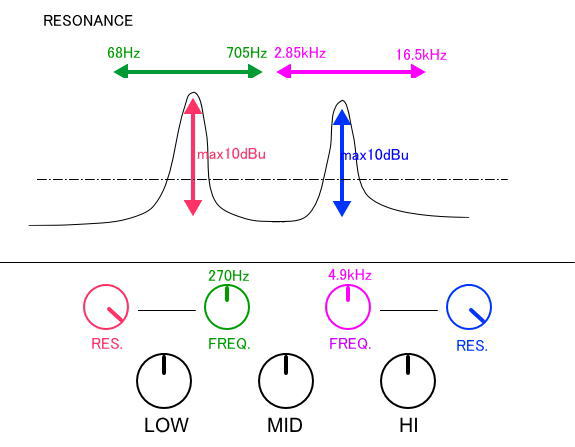

●レゾナンスの作動イメージ - 上質で嫌みのないレゾナンスがかかります。


LOW MID HI 全て 0dBの時のレゾナンス効果

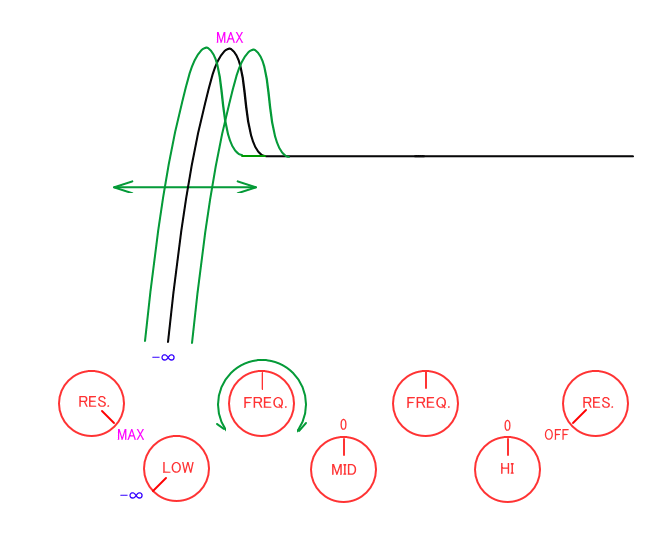

LOW CUT
RES.MAX

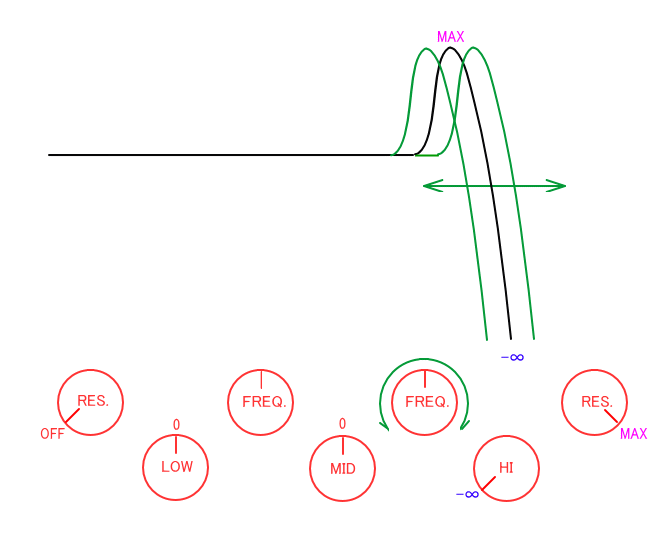

HI CUT
RES.はMAX

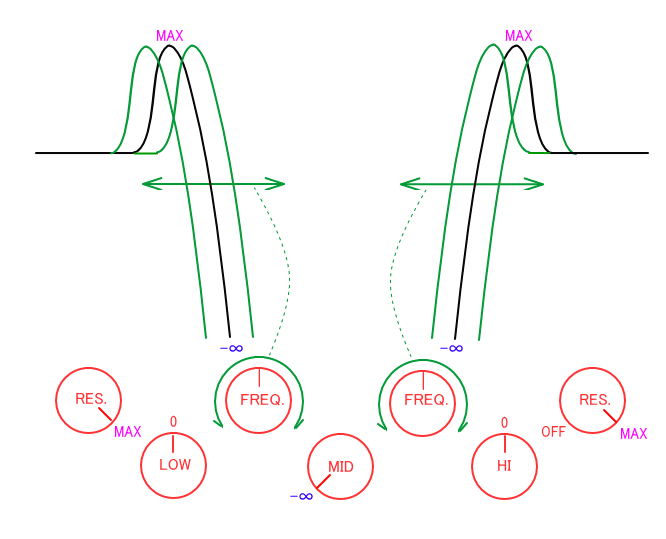

MID CUT
RES.はMAX

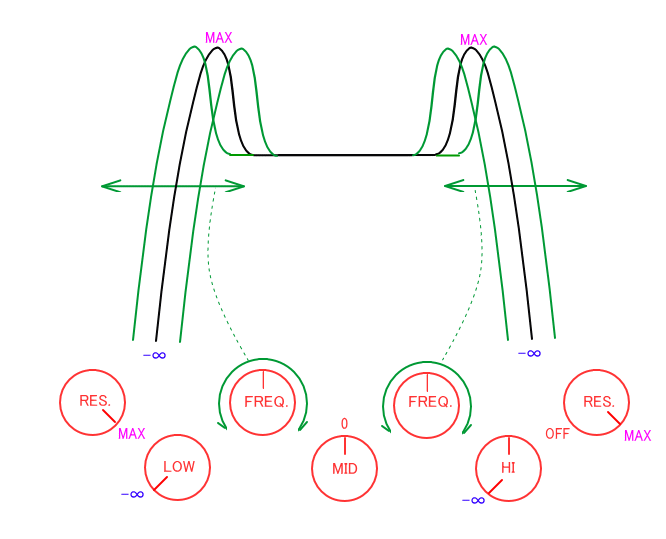

LOW & HI CUT
RES.はMAX




●以上のように、7つのコントロールできめ細かい多彩なサウンドを演出できます。
